COSMAP連携ソフトウェア

JMatPro 金属物性値計算ソフトウェア

熱処理シミュレーションソフトウェアの計算に必要な材料データは、温度、冷却速度、歪み速度を考慮した物理的、熱力学的、機械的物性データおよび相変態に関するデータが必要です。通常、これらは、実験で求めたデータ、材料データベースからのデータ、あるいは金属合金の化学成分より計算するソフトウェアからのデータから入手します。JMatProは、英国Sente Software社により開発された金属合金の物理的、熱力学的および機械的物性データをその化学成分より計算するソフトウェアです。 JMatProで計算された材料データは、弊社で開発・販売しているJMatPro-COSMAPインターフェースオプションソフトウェアによりCOSMAPの材料データ形式に変換されCOSMAPに読み込まれ熱処理シミュレーションの計算に利用できます。


機能

  • 焼入れによる物理、熱力学的、機械的物性データの計算
    － 相変化、モル体積
    － ヤング率、ポアソン比
    － 体積弾性係数、せん断弾性係数
    － 熱伝導率、比熱、密度、潜熱、熱膨張係数、エンタルピー
    － 電気抵抗、電気伝導率

  • 相変態の計算
    － TTT、CCT曲線／アドバンスドCCT、TTA
    － マルテンサイト変態
    － 変態塑性係数
    － 再オーステナイト化

特徴

  • 計算手法は、多元系合金の平衡状態図は、十分に確立されたCalPhad(Calculation of Phase Diagram）法を用い、凝固計算は、Scheil -Guliverモデルを適用しており、その精度は実験結果に極めて近い結果となっております 。
  • 各相に対して理論式、経験式、 実験データから物性値を計算し、求められた相分率を元に混合則を用いて全体の物性値を求めます 。
  • 平衡図から凝固、焼入れによる物理的、熱力学的、機械的物性値を温度、冷却速度、歪速度を考慮して計算できるのでCAEによる解析の物性値データとして使えます 。
  • このソフトウェアの操作手順概略は、初めに合金の組成を入力し、次に必要とする物性値をメニューから選択し、さらに必要に応じて幾つかの計算条件を入力し、計算を開始させれば、計算結果が出力されます。操作は簡単です 。

熱処理シミュレーションに必要な合金グループとその成分

  • 合金グループ：鋼鉄（高速度鋼、低合金高張力鋼）
  • 鋼鉄合金グループの成分：Al, Cr, Cu, Co, Mn, Mo, Nb, Ni, O, Si, Ta, Ti, V, W, B, C, N, P, S

動作環境

  • ＯＳ：Windows 10, Windows 7

開発元へのリンク

このソフトウェアの日本での総販売元は、株式会社ユーイーエス・ソフトウェア・アジア社です
総販売元URL： http://www.usi-asia.com/jmatpro/index.html

JMatProの画面例

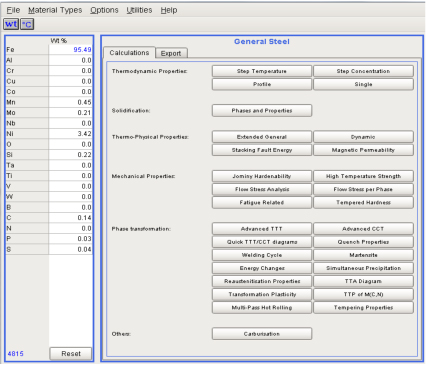

（１）合金の化学成分の入力、計算する物性データの選択画面

合金の化学成分の入力、計算する物性データの選択画面

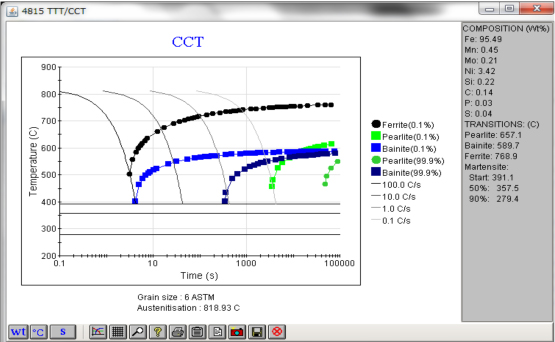

（２）計算されたCCT曲線の表示例

計算されたCCT曲線の表示例

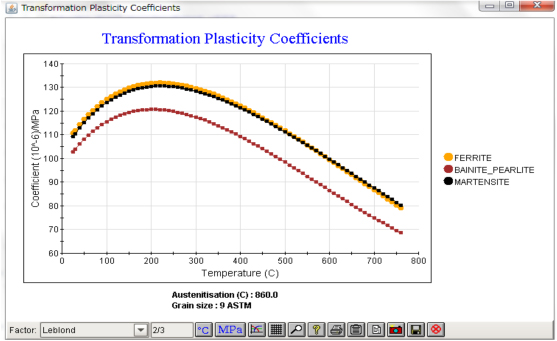

（３）計算された変態塑性係数(Transformation Plasticity Coefficients)の表示例

計算された変態塑性係数(Transformation Plasticity Coefficients)の表示例
